产品详情
●产品介绍
工作原理
1、含尘烟气经烟道,进入除尘器进口,经支导流风管进入各室灰斗，含尘烟气中的大颗粒粉尘受撞击及烟气扩散速度降低，大颗粒粉尘直接沉降于灰斗，其余烟尘随气流吸附在滤袋表面，经过滤 袋过滤后的洁净气体，经由上箱体、提升阀、出风管排出，排出气体浓度≤50mg/Nm3。
2、当滤袋表面积灰达到一定厚度时，除尘器阻力上升，除尘器脉冲清灰装置自动启动，按设定程序逐个关闭单室提升阀，并逐个启动该室电磁脉冲阀喷吹，通过压缩空气瞬间释放，使布袋瞬间 膨胀，将滤袋上的粉尘抖落，落入灰斗中的粉尘经由插板阀排出后。
3、喷入滤袋的压缩空气量由分气包内的气压和电磁脉冲阀的开启时间决定。系统的调压阀指示和控制清灰气压，提供到分气包的气压应该在0.4～0.5Mpa间（分气包上的安全阀要保证有效）， 压力设置得越低，对滤袋的磨损越小，在保证清灰效果的前提下，应尽量将气压调至小。
4、电磁脉冲阀喷吹持续的时间极短，以双膜片阀来达到快速的反应时间：分气包内的压缩空气压迫触发膜片和主膜片使电磁脉冲阀保持关闭状态，在电磁阀的激励下，主膜片在压差作用下抬 起，分气包内压缩空气进入喷吹管，在喷吹管的引导下冲入滤袋。在滤袋中快速下冲的压缩气流，形成了滤袋相对袋笼的突然径向变形使滤袋外表面聚集的灰尘脱落。电磁脉冲阀在不激励 状态时，空气泄出处关闭，气压将膜片复位，电磁脉冲阀关闭。
5、除尘器具有离线检修功能。当除尘器某室有故障时，可关闭该室离线阀，即可打开上箱体门盖，进行检修，不影响其余过滤室的正常工作。
6、清灰控制分压差、定时自动控制与手动控制，且分离线清灰与在线清灰。
设备组成与主要规格
1、组成
除尘器由清洁室、过滤室、下部钢支架、上部框架、检修平台及扶梯、压缩空气配管系统、脉冲喷吹系统、垂直提升阀、输灰系统、卸灰系统、控制系统等组成。
2、主要规格、性能及参数

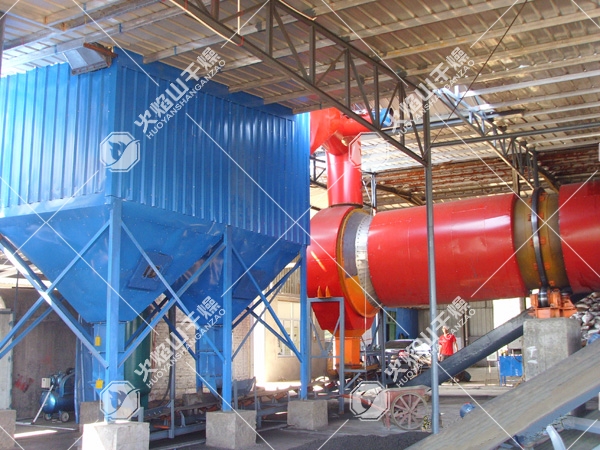

●细节展示
●产品优势
它综合了分室反吹和脉冲喷吹清灰等诸类除尘器的优点，克服了分室反吹清灰强度不够、脉冲喷吹清灰与过滤同时进行会产生粉尘再吸附现象的缺点，具有占地面积小、运行稳定、性能稳定、滤袋使用寿命长、除尘效率高、维修方面等特点。
●技术参数
FDM112技术性能参数表
规格型号 性能参数 | FDM112-5 | FDM112-6 | FDM112-7 | FDM112-8 | FDM112-9 | FDM112-2×5 | FDM112-2×6 | FDM112-2×7 | FDM112-2×8 |
处理风量（万m3/h） | 6.58-9.86 | 7.89-11.84 | 9.20-13.81 | 10.52-15.78 | 11.84-17.76 | 13.15-19.73 | 15.78-23.67 | 18.41-27.62 | 21.04-31.56 |
过滤面积 （m2） | 1680 | 2016 | 2352 | 2688 | 3024 | 3360 | 4032 | 4704 | 5376 |
收尘室数 （室） | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 |
滤袋总数 （条） | 560 | 672 | 784 | 896 | 1008 | 1120 | 1344 | 1568 | 1792 |
滤袋规格（直径mm×长度mm） | φ160×6000 | ||||||||
滤袋材质 | 根据烟气性质选用 | ||||||||
过滤风速（m/min） | 0.8-1.2 | ||||||||
入口浓度 (mg/Nm3) | ≤200 | ||||||||
漏风率 （%） | ≤3 | ||||||||
设备阻力（Pa） | 1200-1600 | ||||||||
压缩气压力（MPa） | 0.2-0.4 | ||||||||
脉冲阀数量（个） | 35 | 42 | 49 | 56 | 63 | 70 | 84 | 98 | 112 |
FDM154技术性能参数表
规格型号 性能参数 | FDM154-2×5 | FDM154-2×6 | FDM154-2×7 | FDM154-2×8 | FDM154-2×9 | FDM154-2×10 | FDM154-2×11 | FDM154-2×12 |
处理风量 （万m3/h） | 22.27-33.41 | 26.73-40.09 | 31.18-46.77 | 35.64-53.45 | 40.09-60.13 | 44.54-66.82 | 49.00-73.50 | 53.45-80.18 |
过滤面积 （m2） | 4620 | 5544 | 6468 | 7392 | 8316 | 9240 | 10164 | 11088 |
收尘室数 （室） | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
滤袋总数 （条） | 1540 | 1848 | 2156 | 2464 | 2772 | 3080 | 3388 | 3696 |
滤袋规格（直径mm×长度mm） | φ160×6000 | |||||||
滤袋材质 | 根据烟气性质选用 | |||||||
过滤风速（m/min） | 0.8-1.2 | |||||||
入口浓度 (mg/Nm3) | ≤200 | |||||||
漏风率 （%） | ≤3 | |||||||
设备阻力（Pa） | 1200-1600 | |||||||
压缩气压力（MPa） | 0.2-0.4 | |||||||
脉冲阀数量（个） | 110 | 132 | 154 | 176 | 198 | 220 | 242 | 264 |
FDM220技术性能参数表
规格型号 性能参数 | FDM220-2×5 | FDM220-2×6 | FDM220-2×7 | FDM220-2×8 | FDM220-2×9 | FDM220-2×10 | FDM220-2×11 | FDM220-2×12 |
处理风量 （万m3/h） | 31.82-47.74 | 38.19-57.28 | 44.55-66.83 | 50.92-76.38 | 57.28-85.92 | 63.65-95.47 | 70.01-105.02 | 76.38-114.57 |
过滤面积 （m2） | 6600 | 7920 | 9240 | 10560 | 11880 | 13200 | 14520 | 15840 |
收尘室数 （室） | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
滤袋总数 （条） | 2200 | 2640 | 3080 | 3520 | 3960 | 4400 | 4840 | 5280 |
滤袋规格（直径mm×长度mm） | φ160×6000 | |||||||
滤袋材质 | 根据烟气性质选用 | |||||||
过滤风速（m/min） | 0.8-1.2 | |||||||
入口浓度 (mg/Nm3) | ≤200 | |||||||
漏风率 （%） | ≤3 | |||||||
设备阻力（Pa） | 1200-1600 | |||||||
压缩气压力（MPa） | 0.2-0.4 | |||||||
脉冲阀数量（个） | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 |
●主要用途
广泛应用于水窑头窑尾、钢铁、电力等行业的大型除尘设备。
