FSTH（xl） 新型单电机传动三筒烘干机工艺流程

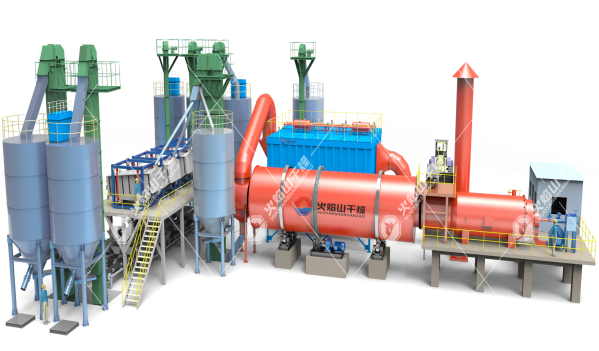

FSTH（xl）新型单电机传动三筒烘干机是由三个不同直径的同心圆彼此相嵌组合而成，做为烘干机的主体。主体通过两端的轮带水平旋转在两端的四个托轮上，筒体的入料端连接热风炉装置。卸料端设有防尘罩及自动下料装置。防尘罩通过管道与除尘器相联，除尘设备、喂料设备及输送设备可根据用户工艺条件和要求另行设计。

FSTH（xl）新型单电机传动三筒烘干机的烘干过程是这样实现的，被烘干的物料由入料端喂入烘干机内筒，物料通过内筒的螺旋导向板进入内筒，内筒内部设有许多螺旋状扬料板，物料通过筒体的回转，被扬料板不断的拨起并作纵向运动，物料到达内筒的左端因自重的作用落入外筒，通过导向板，在筒体回转作用下物料被推回外筒，在外筒扬料板的作用下物料向右运动，直到外筒右端。当烘干机的转速改变时，产量也随之发生变化。烘干机主体的三个同心圆筒内，设有不同数量、不同角度的曲面螺旋状扬料板，每个筒体的端部设有导向板。待烘干机的湿物料经喂料设备，入料管喂入内筒的入料端，湿物料通过螺旋导向板迅速推向螺旋扬料板，随着筒体的旋转，设在三个筒内的螺旋式扬料板使物料被举升的同时，不断的翻滚、抛散并向出料端作纵向运动。与此同时从热风炉来的热气流，先后进入内筒、外筒与物料进行强烈的热交换。由于金属钢板比被烘干的物料导热快，筒体的钢板、扬料板首先受热，然后又把热量以传导和辐射的方式传给物料，物料受热后温度升高，当温度升高到水份蒸发的温度时，水蒸汽从物料中分离出来，随烟尘经除尘器后排入大气中，从而达到物料烘干的目的。
